電池管理系統EV05 BMU-48S

產品特點：本平臺覆蓋全系列鋰離子電池電動車，包括純電動、增程式、插電式和混合動力，涵蓋商用車、乘用車和特種車，兼容錳酸鋰、三元、磷酸鐵鋰和鈦酸鋰電池。產品軟件、硬件、結構設計按照汽車級標準進行設計。產品在系統功能自檢、高低壓耐壓、防護等級、冗余備份以及抗濫用性等方面進行重點設計和測試。采用大規模集成電路，集成化系統設計。

在線咨詢

全國熱線

0752-2629991

產品信息

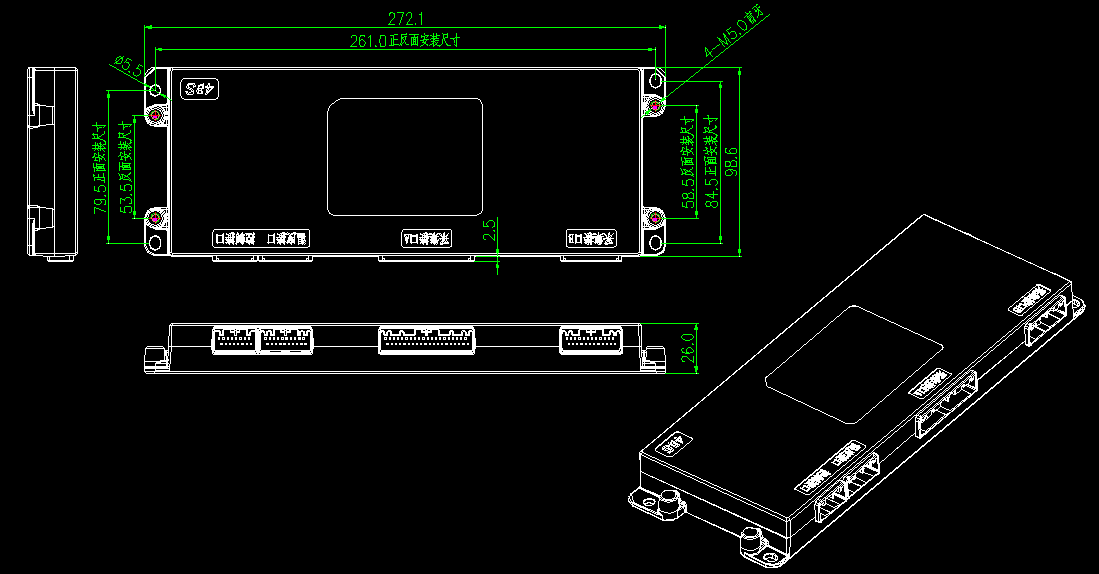

分布式48S從板結構尺寸：272.1*98.6*26.0 mm

1、安裝空間要求：272.1mm*98.6mm

2、安裝尺寸要求，配M5螺栓，可以兩種安裝方式：

a. 正面安裝尺寸1：261.0*84.5mm

b. 背面安裝尺寸2：261.0*58.5mm

適用范圍：

電動類型包括：EV、EREV、PHEV和HEV

車輛類型包括：乘用車、商用車、物流車

電池類型包括：LMO、LFP、NCM、LTO

EV05S-48S

產品特點

: 兼容性

本平臺覆蓋全系列鋰離子電池電動車，包括純電動、增程式、插電式和混合動力，涵蓋商用車、乘用車和特種車，兼容錳酸鋰、三元、磷酸鐵鋰和鈦酸鋰電池。

: 汽車級

產品軟件、硬件、結構設計按照汽車級標準進行設計。

: 高安全

產品在系統功能自檢、高低壓耐壓、防護等級、冗余備份以及抗濫用性等方面進行重點設計和測試。

: 高集成度

采用大規模集成電路，集成化系統設計。

: 寬擴展性

產品采用分布式或集中式架構，檢測單元最多可支持到30個，支持1-300任意串聯數電池組。

: 靈活配置

采用產品附帶的專用上位機軟件，可對產品在不同類型應用需求上進行靈活配置。

功能描述

1、單體電池電壓的檢測(從板功能)

2、單體電池溫度的檢測(從板功能)

3、電池組總電壓檢測

4、電池組工作電流的檢測

5、均衡管理：主動均衡+被動均衡，具備均衡失效自診斷功能。(從板功能)

6、熱管理：支持加熱管理+冷卻管理(從板功能)

7、充電管理

8、放電管理

9、電池組SOC 的估算

10、電池組SOH估算

11、電池故障分析與在線報警

12、與車載整車控制、儀表等CAN 總線設備通信(整車廠標準或者遵循億能標準)

13、與地面充電機通訊及硬件接口(國家、企業相關標準或者億能標準)

14、安全保護(過充、過放、過流、過溫、絕緣漏電、煙霧傳感、快拔保險、繼電器)

15、BMS 自檢

16、支持5種硬件喚醒，支持CAN總線遠程喚醒

17、支持延時下電管理

18、支持運行數據、故障數據、歷史事件型數據記錄

19、支持NTC溫度傳感器檢測(從板功能)

20、豐富硬件自診斷功能

產品參數

序號	項目		參數
1	基本參數	BMS工作電壓范圍	12V（6V~18V） 24V（12V~32V）
2		BMS工作功耗（額定/峰值）	主板：3.6W/120W(峰值持續時間10mS) 、從板：2.8W/120W(峰值持續時間10mS)
3		BMS靜態功耗	主板：≤1mA，單個從板：≤0.1mA
4		BMS工作溫度范圍	-40℃~85℃
5		BMS儲存溫度范圍(℃)	-40℃~95℃
6		BMS工作濕度范圍(%)	5%~95%
7		單體電池電壓檢測范圍	0~5V
8		單只電池電壓采樣精度	≤±10mV（2V~5V@-25℃~55℃）
9		單只電池電壓采樣頻率	<20mS
10		總電壓檢測通道數	2（檢內部總電壓及外部總電壓）
11		總電壓測量范圍	0V~900V
12		總電壓檢測精度	<0.5%FSR（FSR：滿量程）
13		溫度測量范圍	-40~125℃
14		溫度檢測精度	≤±1℃（NTC,@0~65）、≤±2℃（NTC,@-40~0）、≤±2℃（NTC,@65~125）
15		電流檢測精度	<1%FSR（FSR：滿量程）
16		絕緣監測	（分三級，0：無故障(>500歐姆/伏特)，1：一般故障（100~500歐姆/伏特），2：嚴重故障（<100歐姆/伏特）
17		絕緣故障判斷依據	GB/T 18384.3-2001
18		SOC估算精度	<8%（純電動工況）
19		均衡模式	被動均衡：100mA
20		對外CAN接口路數	2路高速CAN（其中整車CAN可以配置為帶CAN喚醒功能）
21		主控繼電器控制路數	6路（4路控制電源正，2路控制電源地）
22		從控繼電器控制路數	2路（只能控制電源地）
23		繼電器功率（峰值）	一般情況，不需要中間繼電器
24		國標充電信號檢測	支持慢充CC和CP信號檢測；支持快充CC2信號檢測。
25		EMC性能測試	億能企業參考標準
26		故障數據記錄	有
27		電池參數表	*甲方提供
28		電池管理系統清單	*億能提供
29		電池箱電芯排布及接線圖	*甲方提供
30	重量	BCU 重量	0.65KG
31		24S-B從板重量	0.63KG
32		36S-B從板重量	0.84KG
33		48S-B從板重量	1.01KG
34		60S-B從板重量	1.25KG

產品展示

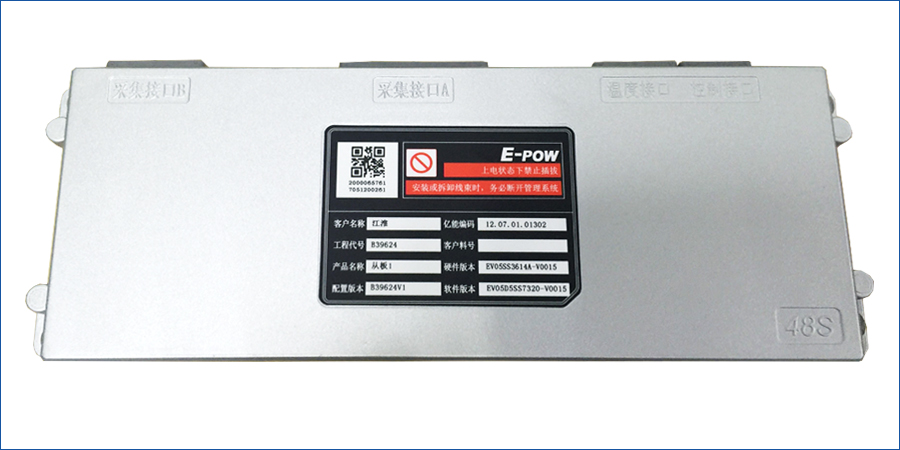

電池管理系統EV05 BMU-48S
